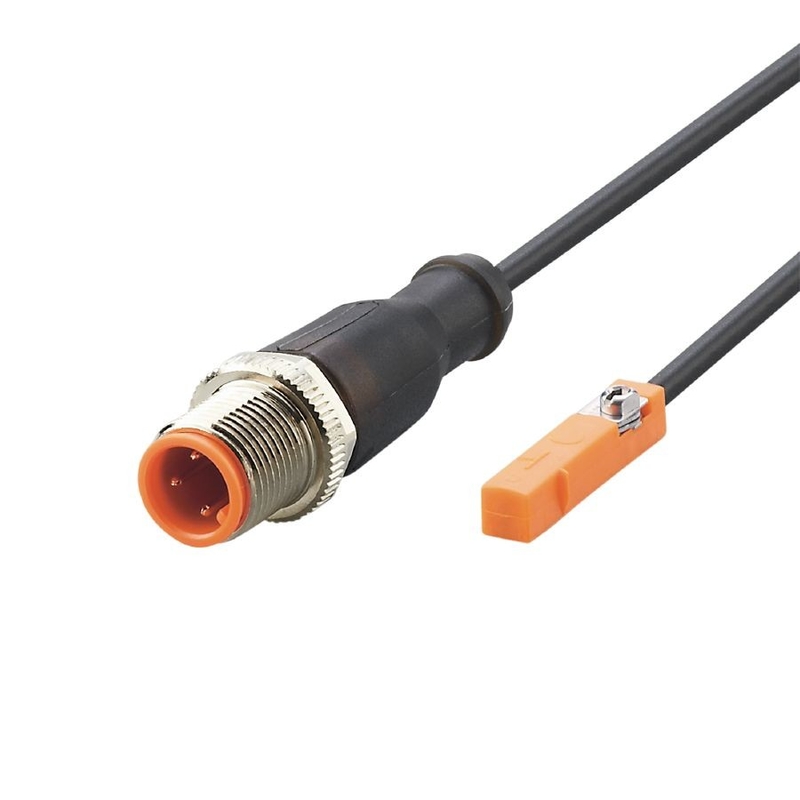

Le capteur de cylindre à fente en T de l'IFM MK5107 MKT3028BBPKG/G/0,3M/ZH/US
L'IFM MK5107 MKT3028BBPKG/G/0,3M/ZH/US est un capteur à cylindre en T, fabriqué par IFM Electronic GmbH. Voici quelques informations sur le capteur:
1Modèle: MK5107 MKT3028BBPKG/G/0,3M/ZH/US
2. Fabricant: IFM Electronic GmbH
3. Fonction: le capteur de cylindre à fente en T est conçu pour détecter la position du piston d'un cylindre dans un cylindre à fente en T.Il fournit une rétroaction sur l'état étendu ou rétracté du piston du cylindre.
4Principe de détection: le capteur utilise probablement un principe de détection magnétique pour détecter la position d'un aimant intégré dans le piston du cylindre.indiquant si le piston est étendu ou rétracté.
5. Plage de détection: La plage de détection spécifique du capteur dépend de la variante de modèle. Malheureusement, le numéro de modèle fourni ne contient pas d'informations sur la plage de détection.Il est recommandé de se référer à la documentation du produit ou feuille de données pour la plage de détection exacte de ce modèle particulier.
6. Connexion électrique: le capteur prend en charge un type de connexion électrique spécifique, indiqué par "/0,3M/ZH/US" dans le nom du modèle.et vous devriez consulter la documentation du produit ou la fiche de données pour plus de détails.
7. Type de boîtier: le capteur est probablement conçu pour être installé dans un cylindre à fente en T. Il peut avoir un boîtier compact et robuste adapté aux conditions de fonctionnement à l'intérieur du cylindre.
Pour les spécifications détaillées, les directives d'installation et les informations de compatibilité du capteur de cylindres à fente en T IFM MK5107 MKT3028BBPKG/G/0,3M/ZH/US,il est recommandé de consulter la documentation officielle fournie par IFM Electronic GmbH ou de contacter leur support techniqueIls seront en mesure de vous fournir des informations précises et à jour basées sur vos besoins spécifiques et les dernières informations disponibles sur les produits.
Caractéristiques du produit
| Conception électrique |
PNP |
| Fonction de sortie |
normalement ouverte |
| Les dimensions [mm] |
25 fois 5 fois 6.5 |
Données électriques
| Voltage de fonctionnement [V] |
10...30 DC; ("classe d'alimentation 2" à cULus) |
| Consommation en courant [mA] |
> 10 |
| Classe de protection |
III. Les États membres |
| Protection contre la polarité inverse |
- Oui, oui. |
| Temps de retard maximal d'allumage [ms] |
30 |
Produits
| Conception électrique |
PNP |
| Fonction de sortie |
normalement ouverte |
| Le système de commutation de décharge de tension doit être équipé d'un système de commutation de décharge de tension. |
2.5 |
| courant nominal permanent de sortie de commutation en courant continu [mA] |
100 |
| Fréquence de commutation DC [Hz] |
10000 |
| Protection contre le court-circuit |
- Oui, oui. |
| Type de protection contre le court-circuit |
pulsée |
| Protection contre les surcharges |
- Oui, oui. |
Zone de détection
| Sensitivité à la réponse [mT] |
2.8 |
| Vitesse de déplacement [m/s] |
> 10 |
Précision / écarts
| L'hystérésis [mm] |
> 15 |
| La fréquence d'écoulement de l'échantillon est la suivante: |
> 0.2 |
Conditions de fonctionnement
| Température ambiante [°C] |
- 25 ans.85 |
| Protéger |
Pour les appareils électroniques |
Épreuves / approbations
| CEM |
| Pour les appareils électroniques |
- CD / 8 kV AD |
| EN 61000-4-3 radié par les fréquences HF |
10 V/m |
| EN 61000-4-4 Éclaboussure |
2 kV |
| EN 61000-4-6 HF réalisé |
10 V |
| Pour les appareils électroniques |
classe B |
|
| TPMF [années] |
3694 |
| Approbation UL |
| Je vous en prie. |
-25 à 75 °C |
| Type de boîtier |
Type 1 |
| alimentation électrique |
Voltage/courant limité (classe de marquage 2) |
| Numéro d'homologation UL. |
C003 |
| Numéro du dossier UL |
E174191 |
|
Données mécaniques
| Poids [g] |
21.1 |
| Montage |
monté à l'eau |
| Type de montage |
serrage de fixation avec prise combinée fente/socket hexagonal, largeur à travers les plans 1.5 |
| Type de bouteille |
Des cylindres à fente en T |
| Les dimensions [mm] |
25 fois 5 fois 6.5 |
| Matériaux |
Résistant à l'usure |
